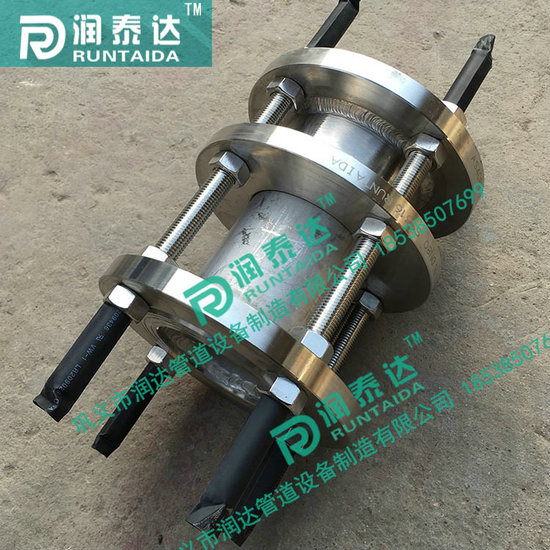

單法蘭傳力接頭的規格尺寸技術參數

2017-4-5 9:08:53??????點擊：

鞏義市潤達管道設備制造有限公司生產的補償接頭--我國傳力接頭自主創新成果顯著，自主創新成果產業化進程加快。特別是松套傳力接頭、松套限位傳力接頭等一批達到國際先進水平的管道設備的研制成功，滿足了航空航天、發電設備、汽車等重點領域?qū)τ诔罅慵闹攸c加工需求；傳力接頭產品廣泛應用于汽車、航空航天、電子、軍工等多個行業領域，并帶動了眾多中小企業設備更新改造和產業升級。讓產品升級進行的很順利。

耐磨耐油專業的單法蘭傳力接頭伸縮節生產廠家-鞏義市潤達管道設備制造有限公司-----管道設備是國家工業系統中一個重要的工業分支，是航天、軍工、汽車、道路、橋梁、化工等不同行業有力的支撐和保障。目前，我國的管道設備正處于一個快速發展和提高的時期，在基礎技術、設計及制造工藝、高端技術和新功能開發等方面都取得了長足的進步。傳力接頭的發展壯大得益于此，因此，把握未來傳力接頭趨勢關鍵在于緊密跟隨自動化技術的發展步伐，自動化也是未來傳力接頭發展的重點。

技術參數圖紙制造單法蘭傳力伸縮節的作用規格尺寸

單法蘭傳力伸縮節能傳遞被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移主要用于與泵、閥門等附件的松套連接。特點：安裝簡單方便、方便閥門安裝；特點：一邊法蘭、一邊焊接方式。

單法蘭傳力伸縮節技術參數表

材料表：

序號No. 名稱Name 數量Quantity 材料Material

1 本體 1 Q235A

2 密封圈 1 NBR

3 壓蓋 1 Q235A

4 限位短管 1 Q235A

5 螺栓 n Q235A,35#

6 螺母 Tn Q235A,20#

可拆式雙法蘭松套傳力接頭技術參數

公稱通徑DN	管子外徑 Dw	外形尺寸		法蘭連接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
