大型管道伸縮器正確的安裝方法是什么

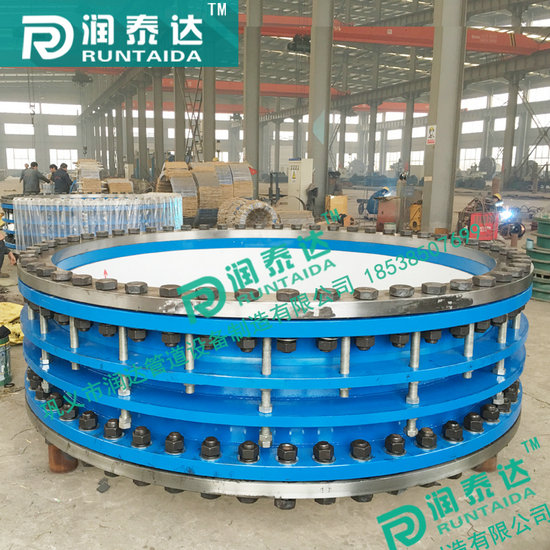

大型管道伸縮器的安裝是一項令施工人員十分頭疼的事情，由于其體積大，采用機械吊裝，對于安裝的位置精度十分不好控制，有時可能差幾毫米的距離就無法安裝成功，大型管道伸縮器正確的安裝方法是怎樣的呢？
大型管道伸縮器安裝前應檢查它的型號、規格是否和設計圖紙上的一致，伸縮器外形有無損壞，然后在檢查表面是否有裂紋或者防腐圖層有無磨損。重要工程的大型管道伸縮器應作強度和嚴密性試驗，合格后才能進行安裝。大型管道伸縮器安裝位置除施工圖注有明確尺寸的以外，一般應就現場情況，必須做到不妨礙設備操作和維修，同時也應便于大型管道伸縮器自身的拆裝和檢修。水平方向上的大型管道伸縮器安裝，應注意介質方向，按照正確的方法進行安裝。在安裝時，可將一端大型伸縮器上的法蘭焊好，并將法蘭禁錮，一起吊裝；另一端法蘭為活口，待兩邊管道法蘭調整好，再將法蘭盤與管道點焊定位，并取下焊好后再將管道法蘭與大型管道伸縮器法蘭進行連接。
安裝大型管道伸縮器時需要注意的是在吊裝時應將繩索拴在中段，避免產生傾斜影響正常安裝。
鋼制伸縮器管內壁工作面不允許有裂縫，外壁非工作面允許有寬度不大于1毫米，深度不大于壁厚四分之一，長不超過60毫米的裂縫，但不應多雨5處。鋼制伸縮器內壁工作面出現開裂起泡不得多于2個，且起泡直徑不大于10毫米，出現未開裂氣泡不得多于3個，且氣泡凸起高度不超過壁厚四分之一，直徑不大于40毫米；鋼制伸縮器外壁允許出現直徑不大于20毫米開裂氣泡3個，未開裂氣泡5個。鋼制伸縮器內壁工作面允許有直徑不大于8毫米，深度不超過壁厚五分之一的溶洞，但不得超過3個，外壁允許出現2個深度不超過壁厚四分之一，直徑不大于15毫米的溶洞。鋼制伸縮器硬度高，但性脆，搬運和堆放都應小心輕放，內壁不允許碰傷。
|
公稱同徑 |
管子外徑 |
長度L |
法蘭連接尺寸 |
||||||
|
L1 |
L2 |
0.6MPa |
1.0MPa |
||||||
|
D |
D1 |
n-d |
D |
D1 |
n-d |
||||
|
65 |
76 |
105 |
118 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
|
80 |
89 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
||
|
100 |
108 |
123 |
210 |
170 |
220 |
180 |
|||
|
114 |
240 |
200 |
8-18 |
250 |
210 |
||||
|
125 |
133 |
265 |
225 |
285 |
240 |
8-22 |
|||
|
140 |
|||||||||
|
150 |
159 |
340 |
295 |
||||||
|
168 |
|||||||||
|
200 |
219 |
320 |
280 |
||||||
|
250 |
273 |
129 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
|
300 |
325 |
130 |
|
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
350 |
355 |
159 |
490 |
445 |
505 |
460 |
16-22 |
||
|
377 |
|||||||||
|
400 |
406 |
540 |
495 |
16-22 |
565 |
515 |
26-26 |
||
|
426 |
|||||||||
|
450 |
457 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
||
|
480 |
|||||||||
|
500 |
508 |
645 |
600 |
20-22 |
670 |
620 |
|||
|
530 |
|||||||||
|
600 |
610 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
||
|
630 |
|||||||||
|
700 |
720 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
||
|
800 |
820 |
220 |
255 |
975 |
920 |
24-26 |
1015 |
950 |
24-33 |
|
900 |
920 |
1075 |
1020 |
1115 |
1015 |
28-33 |
|||
|
1000 |
1020 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
||
|
1200 |
1220 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-40 |
||
|
1400 |
1420 |
270 |
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
|
|
1600 |
1620 |
1830 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
||
|
1800 |
1820 |
2045 |
1970 |
44-40 |
2115 |
2020 |
44-48 |
||
|
2000 |
2020 |
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
||
|
2200 |
2220 |
275 |
2475 |
2390 |
52-42 |
2550 |
2440 |
52-56 |
|
|
2400 |
2420 |
2685 |
2600 |
56-42 |
2760 |
2650 |
56-56 |
||
