單法蘭松套傳力接頭成為管道安裝運行業中最為理想的配套產品
耐腐蝕AF單法蘭松套傳力接頭型號尺寸安裝不能吸收軸向位移主要用于與泵、閥門等附件的松套連接。耐腐蝕AF單法蘭松套傳力接頭型號規格尺寸定制國標材料有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。耐腐蝕AF單法蘭松套傳力接頭安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，合其成為一個，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整，在工作時可以把軸向推力傳遞至整個管道。
耐腐蝕AF單法蘭松套傳力接頭在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行業中最為理想的配套產品。

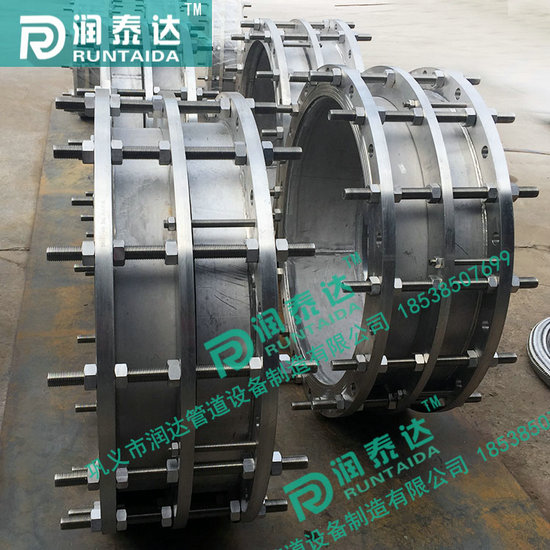

單法蘭松套傳力接頭
產品簡介: 重要用于泵、閥門、管路等附件的松套連接。公稱通經DN50-DN3200 ，工作壓力：0.6-1.6MPA ，使用介質：水、污水。密封材料：NBR，制造標準：GB12465-2002。
安裝簡要說明：VSSJAFG型單法蘭松套傳力接頭適用于一面與法蘭連接，一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。
VSSJAF型雙法蘭傳力接頭材料表
|
序號 |
名稱 |
數量 |
材料 |
|
1 |
本體 |
1 |
QT400-15、Q235A、ZG230-450、20 |
|
2 |
密封圈 |
1 |
NBR |
|
3 |
壓蓋 |
1 |
QT400-15、Q235A、ZG230-450、20 |
|
4 |
限位短管法蘭 |
1 |
Q235A、20、16Mn |
|
5 |
螺母 |
4n |
Q235A、20、1Cr18Ni9Ti |
|
6 |
長螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
|
7 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
