雙法蘭傳力接頭主要用途及重要性
潤達管道總結雙法蘭傳力接頭在水利建設工程中的作用力
水利建設是一個浩大而持久的工程，對于完成的標準要求是比較高的，水利建設中，傳力接頭和伸縮接頭發揮著重要的作用，伸縮接頭的伸縮性比較好，靈活性也比較強，所以在對于接頭要求比較高的環境下一般都是能滿足的。傳力接頭具有連接性好的特點，不僅僅起到連接的作用，并且在管道于管道之間連接的時候?qū)艿肋€起到保護的作用。

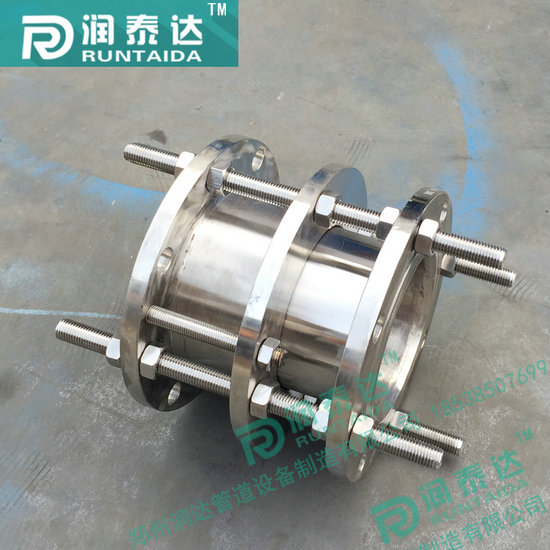

雙法蘭傳力接頭主要用于泵、閥門等附件的松套連接。雙法蘭松套傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。
雙法蘭傳力接頭是由本體，密封圈，壓蓋，伸縮短管等主要部件組成該產品適用于兩邊均與法蘭連接的管道中安裝時調節產品兩端與法蘭的安裝長度，對角均勻擰緊壓蓋螺栓使用其成為一個整體并有一定的位移量方便安裝維修時根據現場時根據現場尺寸進行調整，在工作時可以反軸向推力傳遞至整個管道。
|
公稱尺寸DN |
管子外徑DW |
外形尺寸 |
伸縮量δ |
法蘭連接尺寸 |
||||||||
|
Dw |
do |
L |
L2 |
L1 |
1.6Mpa |
2.5Mpa |
||||||
|
D |
K |
n-do |
D |
K |
n-d0 |
|||||||
|
65 |
76 |
76 |
340 |
340 |
105 |
±25 |
185 |
145 |
4-￠14 |
185 |
145 |
8-￠18 |
|
80 |
89 |
89 |
200 |
160 |
8-￠18 |
200 |
160 |
|||||
|
100 |
108 |
108 |
220 |
180 |
235 |
190 |
8-￠22 |
|||||
|
114 |
114 |
|||||||||||
|
125 |
133 |
133 |
250 |
210 |
270 |
220 |
8-￠26 |
|||||
|
140 |
140 |
|||||||||||
|
150 |
159 |
159 |
285 |
240 |
8-￠22 |
300 |
250 |
|||||
|
168 |
168 |
|||||||||||
|
200 |
219 |
219 |
340 |
295 |
12-￠22 |
360 |
31O |
12-￠26 |
||||
|
250 |
273 |
273 |
405 |
355 |
12-￠26 |
425 |
370 |
12-￠30 |
||||
|
300 |
325 |
325 |
350 |
370 |
130 |
±32.5 |
460 |
410 |
485 |
430 |
16-￠30 |
|
|
350 |
377 |
377 |
520 |
470 |
16-￠26 |
555 |
490 |
16-￠33 |
||||
|
400 |
426 |
426 |
580 |
525 |
16-￠30 |
620 |
550 |
16-￠36 |
||||
|
450 |
480 |
480 |
640 |
585 |
20-￠30 |
670 |
600 |
20-￠36 |
||||
|
500 |
530 |
530 |
715 |
650 |
20-￠33 |
730 |
660 |
|||||
|
600 |
630 |
630 |
840 |
770 |
20-￠36 |
845 |
770 |
20-￠39 |
||||
|
700 |
720 |
720 |
910 |
840 |
24-￠36 |
960 |
875 |
24-￠42 |
||||
|
800 |
820 |
820 |
590 |
600 |
220 |
±65 |
1025 |
950 |
24-￠39 |
1085 |
990 |
24-￠48 |
|
900 |
920 |
920 |
1125 |
1050 |
28-￠39 |
1185 |
1090 |
28-￠48 |
||||
|
1000 |
1020 |
1020 |
1255 |
1170 |
28-￠42 |
1320 |
121O |
24-￠56 |
||||
|
1200 |
1220 |
1220 |
1485 |
1390 |
32-￠48 |
1530 |
1420 |
32-￠56 |
||||
|
1400 |
1420 |
1424 |
640 |
1685 |
1590 |
36-￠48 |
1755 |
1640 |
36-￠62 |
|||
|
1600 |
1620 |
1624 |
1930 |
1820 |
40-￠56 |
1975 |
1860 |
40-￠62 |
||||
|
1800 |
1820 |
1824 |
2130 |
2020 |
44-￠56 |
2195 |
2070 |
44-￠70 |
||||
|
2000 |
2020 |
2026 |
2345 |
2230 |
48-￠62 |
2425 |
2300 |
48-￠70 |
||||
