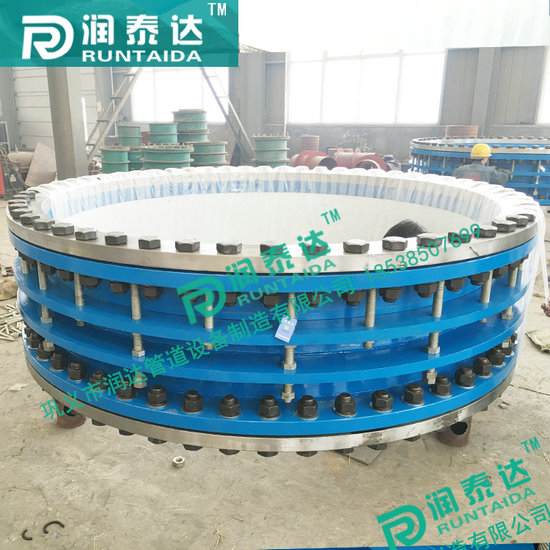

限位伸縮接頭密封可靠安裝方便
限位伸縮接頭可作為一種管路補償接頭用于給排水的松套連接處。
限位伸縮接頭具有密封可靠，安裝方便等特點，該產品的性能主要由以下幾點：
1、限位伸縮接頭的密封性能越好，且維護的事情量很小。良好的自密封作用靠管道內介質對膠圈的壓緊力，法蘭連接時。壓力越高，容許管路軸向移動，可順應管道的膨脹、緊縮，為警備無壓時介質的走漏，膠圈在端管接口上有預緊力，鋼管連接后。相鄰兩個端管容許有肯定的轉角，不必要割開和焊接。
2、限位伸縮接頭的徑向力遠遠小于軸向力。鋼制伸縮接頭漸漸拓展到發電廠的除灰管道上利用，只需把的幾個螺栓拆除即可翻轉恣意角度。在管道建設工程中，只有對鋼制伸縮接頭的構造及作用充分了解才能讓連接器件的作用發揮到極致，鋼制伸縮接頭在上世紀70年代首先在我國煤炭行業的井下排水中利用。
雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。適用于兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
雙法蘭限位伸縮接頭的材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。
法蘭松套限位伸縮接頭基本尺寸(PN1.6 2.5Mpa)
|
公稱尺寸DN |
管子外徑DW |
外形尺寸 |
伸縮量δ |
法蘭連接尺寸 |
||||||||
|
Dw |
do |
L |
L2 |
L1 |
1.6Mpa |
2.5Mpa |
||||||
|
D |
K |
n-do |
D |
K |
n-d0 |
|||||||
|
65 |
76 |
76 |
340 |
340 |
105 |
±25 |
185 |
145 |
4-￠14 |
185 |
145 |
8-￠18 |
|
80 |
89 |
89 |
200 |
160 |
8-￠18 |
200 |
160 |
|||||
|
100 |
108 |
108 |
220 |
180 |
235 |
190 |
8-￠22 |
|||||
|
114 |
114 |
|||||||||||
|
125 |
133 |
133 |
250 |
210 |
270 |
220 |
8-￠26 |
|||||
|
140 |
140 |
|||||||||||
|
150 |
159 |
159 |
285 |
240 |
8-￠22 |
300 |
250 |
|||||
|
168 |
168 |
|||||||||||
|
200 |
219 |
219 |
340 |
295 |
12-￠22 |
360 |
31O |
12-￠26 |
||||
|
250 |
273 |
273 |
405 |
355 |
12-￠26 |
425 |
370 |
12-￠30 |
||||
|
300 |
325 |
325 |
350 |
370 |
130 |
±32.5 |
460 |
410 |
485 |
430 |
16-￠30 |
|
|
350 |
377 |
377 |
520 |
470 |
16-￠26 |
555 |
490 |
16-￠33 |
||||
|
400 |
426 |
426 |
580 |
525 |
16-￠30 |
620 |
550 |
16-￠36 |
||||
|
450 |
480 |
480 |
640 |
585 |
20-￠30 |
670 |
600 |
20-￠36 |
||||
|
500 |
530 |
530 |
715 |
650 |
20-￠33 |
730 |
660 |
|||||
|
600 |
630 |
630 |
840 |
770 |
20-￠36 |
845 |
770 |
20-￠39 |
||||
|
700 |
720 |
720 |
910 |
840 |
24-￠36 |
960 |
875 |
24-￠42 |
||||
|
800 |
820 |
820 |
590 |
600 |
220 |
±65 |
1025 |
950 |
24-￠39 |
1085 |
990 |
24-￠48 |
|
900 |
920 |
920 |
1125 |
1050 |
28-￠39 |
1185 |
1090 |
28-￠48 |
||||
|
1000 |
1020 |
1020 |
1255 |
1170 |
28-￠42 |
1320 |
121O |
24-￠56 |
||||
|
1200 |
1220 |
1220 |
1485 |
1390 |
32-￠48 |
1530 |
1420 |
32-￠56 |
||||
|
1400 |
1420 |
1424 |
640 |
1685 |
1590 |
36-￠48 |
1755 |
1640 |
36-￠62 |
|||
|
1600 |
1620 |
1624 |
1930 |
1820 |
40-￠56 |
1975 |
1860 |
40-￠62 |
||||
|
1800 |
1820 |
1824 |
2130 |
2020 |
44-￠56 |
2195 |
2070 |
44-￠70 |
||||
|
2000 |
2020 |
2026 |
2345 |
2230 |
48-￠62 |
2425 |
2300 |
48-￠70 |
||||
