熱力管道伸縮器表面失穩的現象
熱力管道伸縮器套什么定額及用途介紹： 熱力管道伸縮器采用彎管熱力管道伸縮器或波紋管熱力管道伸縮器時，設計應考慮安裝時的冷緊。冷緊系數可取0.5. 采用套筒熱力管道伸縮器時，應計算各種安裝溫度下的熱力管道伸縮器安裝長度，并保證管道在可能出現的最高、最低溫度下，伸縮器留有不小于20mm的補償余量。采用波紋管軸向熱力管道伸縮器時，管道上應安裝防止波紋管失穩的導向支座。采用其他形式熱力管道伸縮器，補償管段過長時，亦應設導向支座。 采用球形熱力管道伸縮器、鉸鏈型波紋管熱力管道伸縮器，且補償管段較長時宜采取減小管道摩擦力的措施。 當兩條管道垂直布置且上面的管道直接敷設在固定于下面管道的托架上時，應考慮兩管道在最不利運行狀態下熱位移不同的影響，防止上面的管道自托架上滑落。直埋敷設熱水管道，經計算允許時，宜采用無補償敷設方式，并應按《城鎮直埋供熱管道工程技術規程》（CJJ/T 81）的規定執行。

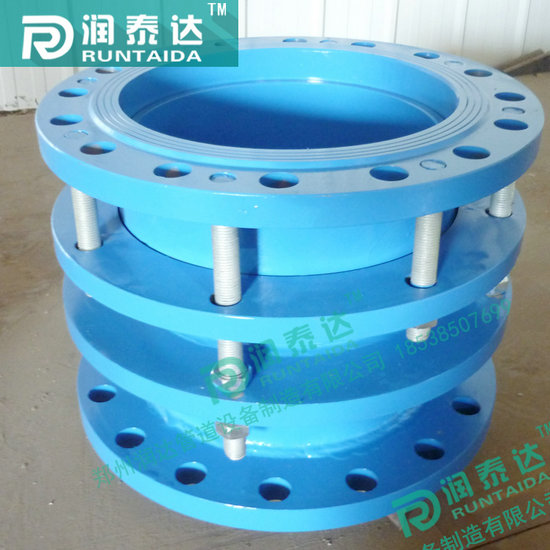

管道伸縮器發生表面失穩的現象
主要表現在哪里呢？其發生失穩的原因是什么呢？
管道伸縮器表面失穩表現為一個或幾個波紋相對與補償器軸線發生轉動而傾斜，但伸縮器的圓心還基本在伸縮器的軸線上。管道伸縮器平面失穩的原因是由于在內壓產生的子午向彎曲應力和周向膜應力的合力作用下，伸縮器發生了索性變形，平面失穩多發生于伸縮器處于壓縮狀態時。
|
公稱通徑DN |
管子外徑 |
外形尺寸 |
法 蘭 連 接 尺 寸 |
||||||||
|
L |
△L |
0.6MPa |
1.0MPa |
||||||||
|
D |
D1 |
n-Th |
b |
D |
D1 |
n-Th |
b |
||||
|
65 |
76 |
200 |
40 |
160 |
130 |
4-M12 |
16 |
185 |
145 |
4-M16 |
20 |
|
80 |
89 |
190 |
150 |
4-M16 |
18 |
200 |
160 |
8-M16 |
22 |
||
|
100 |
114 |
210 |
170 |
220 |
180 |
24 |
|||||
|
125 |
140 |
240 |
200 |
8-M16 |
20 |
250 |
210 |
26 |
|||
|
150 |
168 |
265 |
225 |
285 |
240 |
8-M20 |
|||||
|
200 |
219 |
320 |
280 |
22 |
340 |
295 |
28 |
||||
|
250 |
273 |
375 |
335 |
12-M16 |
24 |
395 |
350 |
12-M20 |
|||
|
300 |
325 |
220 |
50 |
440 |
395 |
12-M20 |
24 |
445 |
400 |
12-M20 |
28 |
|
350 |
377 |
490 |
445 |
26 |
505 |
460 |
16-M20 |
30 |
|||
|
400 |
426 |
540 |
495 |
16-M20 |
28 |
565 |
515 |
16-M24 |
32 |
||
|
450 |
480 |
595 |
550 |
615 |
565 |
20-M24 |
32 |
||||
|
500 |
530 |
645 |
600 |
20-M20 |
30 |
670 |
620 |
34 |
|||
|
600 |
630 |
240 |
755 |
705 |
20-M24 |
780 |
725 |
20-M27 |
36 |
||
|
700 |
720 |
860 |
810 |
24-M24 |
32 |
895 |
840 |
24-M27 |
40 |
||
|
800 |
820 |
350 |
60 |
975 |
920 |
24-M27 |
34 |
1015 |
950 |
24-M30 |
44 |
|
900 |
920 |
1075 |
1020 |
24-M27 |
36 |
1115 |
1050 |
28-M30 |
46 |
||
|
1000 |
1020 |
1175 |
1120 |
28-M27 |
1230 |
1160 |
28-M33 |
50 |
|||
|
1200 |
1220 |
370 |
1405 |
1340 |
32-M30 |
40 |
1455 |
1380 |
32-M36 |
56 |
|
|
1400 |
1420 |
1630 |
1560 |
36-M33 |
44 |
1675 |
1590 |
36-M39 |
62 |
||
|
1600 |
1620 |
380 |
1830 |
1760 |
40-M33 |
48 |
1915 |
1820 |
40-M4 |
68 |
|
|
1800 |
1820 |
2045 |
1970 |
44-M36 |
50 |
2115 |
2020 |
44-M45 |
70 |
||
|
2000 |
2020 |
400 |
2265 |
2180 |
48-M39 |
54 |
2325 |
2230 |
48-M45 |
74 |
|
|
2200 |
2220 |
2475 |
2390 |
52-M39 |
60 |
2550 |
2440 |
52-M52 |
80 |
||
|
2400 |
2420 |
2685 |
2600 |
56-M39 |
62 |
2760 |
2650 |
56-M52 |
82 |
||
|
2600 |
2620 |
450 |
80 |
2905 |
2810 |
60-M45 |
64 |
2960 |
2850 |
60-M52 |
88 |
|
2800 |
2820 |
3115 |
3020 |
64-M45 |
68 |
3480 |
3070 |
64-M52 |
94 |
||
|
3000 |
3020 |
3315 |
3220 |
68-M45 |
70 |
3405 |
3290 |
68-M56 |
100 |
||
|
3200 |
3220 |
3525 |
3430 |
72-M45 |
76 |
|
|
|
|
||
